一、產品介紹
LSII型螺旋輸送機是LS型螺旋輸送機的更新?lián)Q代產品，設計制造符合JB/T7679-95《螺旋輸送機》標準。
LSII型螺旋輸送機消化并吸收丹麥史密斯公司的****技術，對中間吊軸承的結構和軸承的材質作了較大的改進。采用冷硬鑄鐵作為吊軸承的主要材料，冷硬鑄鐵耐磨性能好，一般不需要潤滑，最高工作溫度可260℃，特別適合輸送水泥、粉煤和熟石粉、礦渣等磨琢性物料。
二、性能特點
1、LSII型螺旋輸送機結構新穎合理，技術指標****，密封性能好，適用性強，整機噪音低，操作維修方便，進出料口位置布置靈活。被廣泛地使用在建材、電力、化工、冶金、煤炭、鋁鎂、機械、輕工、糧食及食品行業；適用于水平或小于20°傾角，輸送粉狀和小塊狀物料。螺旋機不易輸送易變質的、粘性大的、易結塊狀物料。
2、LSII型螺旋輸送機直徑從100mm-1000mm共十種規格，長度從4m到70m，每0.5m一檔。
3、LSII型螺旋輸送機驅動方式分為兩種：
C1制法-螺旋機小于35m時，單端驅動； C2制法-螺旋機大于35m時，雙端驅動。
4、螺旋機按中間吊軸承分為：
D-冷硬材質軸瓦； D1-自潤滑軸瓦；
D2-潤滑軸瓦； D3-滾動軸瓦。

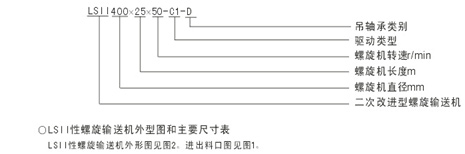

三、標記示例
四、技術規格參數
|
規格型號 |
100 |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
|
螺旋直徑mm |
100 |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
|
螺距mm |
100 |
160 |
200 |
250 |
315 |
355 |
400 |
450 |
500 |
560 |
|
|
n |
140 |
112 |
100 |
90 |
80 |
71 |
63 |
50 |
40 |
32 |
|
Q |
2.2 |
7 |
13 |
22 |
31 |
62 |
98 |
140 |
200 |
280 |
|
|
n |
112 |
90 |
80 |
71 |
63 |
56 |
50 |
40 |
32 |
25 |
|
Q |
1.7 |
6 |
10 |
18 |
24 |
49 |
78 |
112 |
160 |
220 |
|
|
n |
90 |
71 |
63 |
56 |
50 |
45 |
40 |
32 |
25 |
20 |
|
Q |
1.4 |
5 |
8 |
14 |
19 |
39 |
62 |
90 |
126 |
176 |
|
|
n |
71 |
56 |
50 |
45 |
40 |
36 |
32 |
25 |
20 |
16 |
|
Q |
1.1 |
3.1 |
6.2 |
11 |
15.4 |
31 |
50 |
77 |
102 |
140 |
注：1、n-轉速r/min（偏差允許在10%范圍內） 2、Q-輸送量m3/h
|
